现代工业密封产品之齿形垫

发表时间:2022-10-24 11:42作者:知为材料


齿形垫,一般是采用一定厚度的金属芯(通常为不锈钢或其他金属、合金材质),复合两层柔性石墨、聚四氟乙烯,无石棉、云母或其他耐高温耐腐蚀材料做表面制成的垫片,具有高强度,低失弹特性,应用广泛。

金属齿形垫在密封面覆膨胀石墨(或四氟、或其他耐高温耐腐蚀材料),柔软的密封层避免了金属对金属的直接接触,且能可靠、紧密地结合,即使在极高的载荷下,也能保护金属法兰不易被损伤。波齿组合垫尤其适合于高温、高压、工况条件交变的场合,在热交换器、容器、反应釜的法兰连接处,是传统金属包覆垫片的理想替代品。可用于炼油、化工、石化工厂和发电、核电站等高温、高压、蒸汽管道,法兰连接和阀盖连接,非常适宜于窄面法兰连接。

20221024

齿形结构使得螺栓载荷能在较小的密封面上集中起来,能在较低扭矩时加紧密封面。金属芯能抵制冷流、过度压缩和爆裂。即使大尺寸的垫片也拥有超凡的稳固性,同时该垫片也容易搬运和安装。

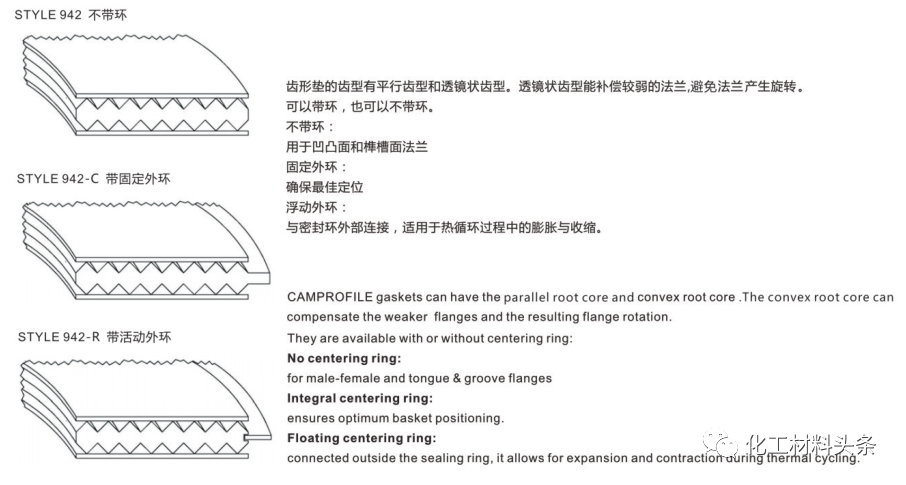

此种垫片的结构型式随法兰的密封面的不同而分为二种基本类型:
  • 用于平面法兰的带定位环的齿型垫
  • 用于凹凸法兰的不带定位环的齿型垫

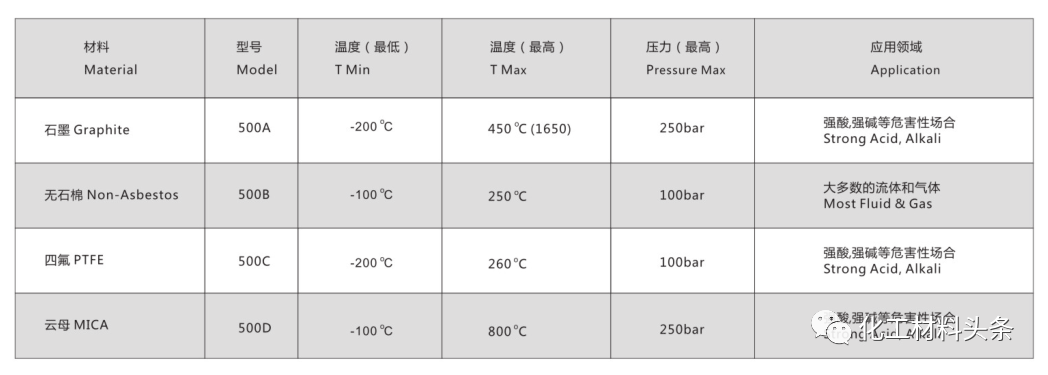

其最高使用温度和压力取决该垫片所用的表面覆盖层材料。


耐温最高的还当属蛭石金属齿形垫片,其耐温可达1000摄氏度,它是有齿形金属芯和高温蛭石密封覆面组合而成,适用设备法兰接口,使用寿命长,由于整体的金属芯可耐很大的表面应力,所以整体垫片除了耐超高温,还能承受超大的螺栓作用而无需考虑压溃失效。需要注意螺栓压力过大造成螺栓失效和法兰变形等问题。
推荐上海知为材料科技有限公司的齿形垫,最高使用温度1000摄氏度,推荐最高使用工况压力300bar,垫片最大直接可达6m以上,厚度可根据标准或定制厚度,带筋条垫片可根据需求提供筋条材质和尺寸。

推荐工况为高温超高温工况、高温氧气工况、苛刻腐蚀性工况。适用高温设备(反应器、再生器、热交换器、压力容器等)的本体和连接管道法兰使用。

相关产品技术请咨询上海知为材料科技有限公司 17717887001
